ДЛ-25МХ
DMTG/REFINE
8458110090
ВВЕДЕНИЕ МАШИНЫ
Станок DL25MH представляет собой трехосный токарный центр с полузамкнутым контуром управления, главный двигатель управляется системой FANUC 0I-TF (1), серводвигатель переменного тока большой площади, мощность 18,5/22 кВт, может использоваться для токарной обработки и сверления. , фрезеровка различных вращающихся деталей.
Станина изготовлена из цельного литья, направляющая станины наклонена под углом 45 °, с большой опорной секцией, хорошей жесткостью и амортизацией, что обеспечивает высокую точность резки.

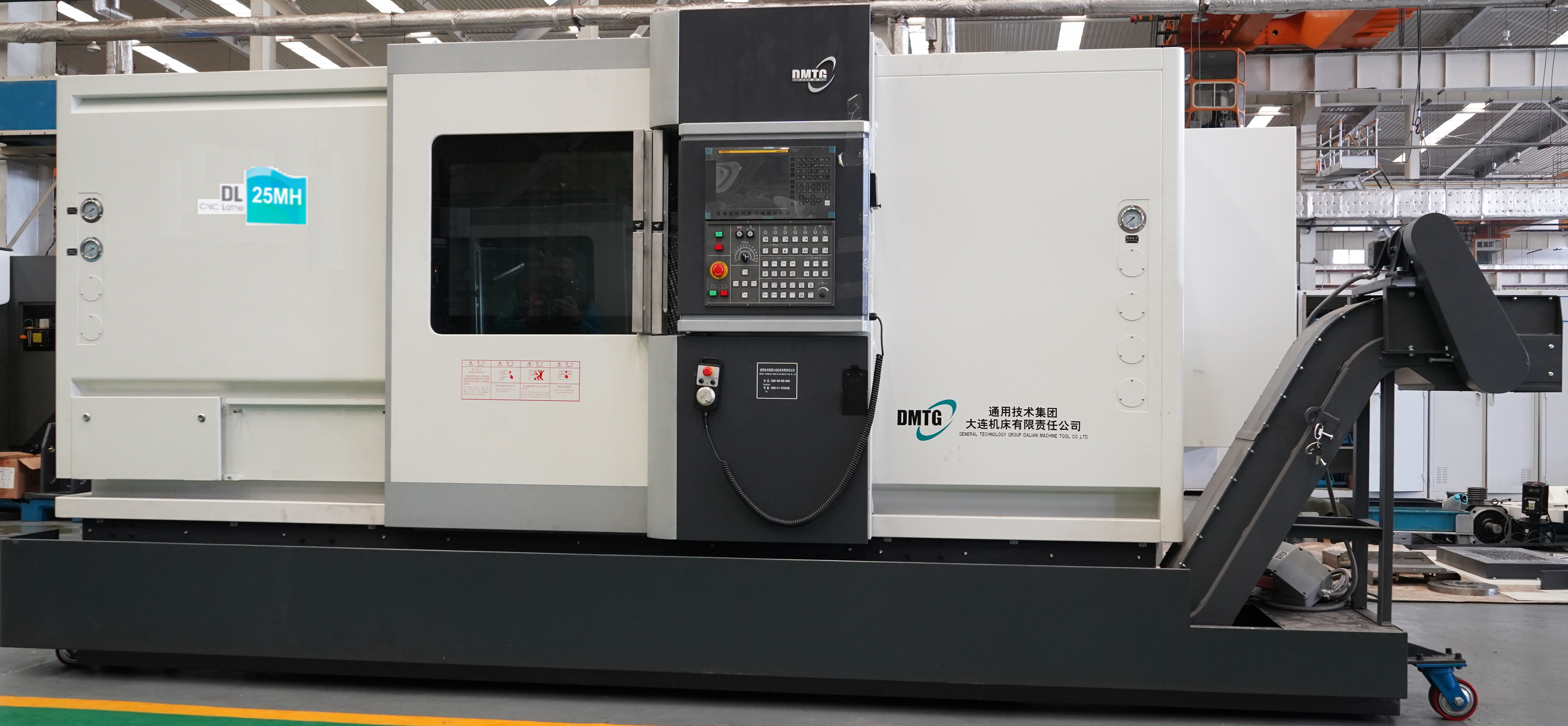

ФОТОГРАФИИ МАШИН
СПЕЦИФИКАЦИЯ
Нет. | ИНДЕКС | UNIT | ДЛ-25МХ |
ОБРАБОТОЧНЫЙ ДИАПАЗОН | |||
1 | Макс Диаметр настройки | мм | 520 |
2 | Макс диаметр резания (вал/диск) | мм | 310/500 |
3 | Макс. длина поворота | мм | 1000 |
ШПИНДЕЛЬ | |||
4 | Чак размер | 10 дюймов Твердый тип | |
5 | Шпиндель форма | ИСО А2-8 | |
6 | Шпиндель диапазон скоростей | об/мин | 35~3500 |
7 | Шпиндель диаметр сквозного отверстия | мм | Φ87 |
8 | Шпиндель диаметр переднего подшипника | мм | Φ130 |
9 | Через диаметр стержня (Усыновить полый патрон, полый цилиндр) | мм | Φ74 |
10 | Шпиндель мощность серводвигателя | кВт | 18,5/22 |
11 | Шпиндель Крутящий момент | Нм | 521/630 |
12 | Сервопривод крутящий момент двигателя (ось X/Z) | Нм | 22 декабря |
КОРМЛЕНИЕ ВОДИТЬ МАШИНУ | |||
13 | Быстрый Скорость путешествия | м/мин | X ось 12 / ось Z 12 |
14 | Резка скорость подачи | мм/мин | |
15 | X/Z максимальное перемещение оси | мм | X ось 260 Ось Z-1040 |
МАШИНА ТОЧНОСТЬ | |||
16 | Расположение точность | мм | Х:0,011 Z:0,018 |
17 | Повторить точность определения местоположения | мм | Х:0,004 Z:0,007 |
БАШНЯ | |||
18 | Турель станция № | 12 станции | |
19 | способ изменения инструмента | Согласно по кратчайшему пути, произвольная смена инструмента, гидромоторный привод | |
20 | Time инструмента изменения (ближайший/самый дальний) | s | 0,94/1,33 |
21 | Инструмент размер хвостовика | мм | 25*25 |
22 | Внутренний отверстие Размер хвостовика инструмента | мм | Макс. 40 |
23 | Макс. Скорость электроинструментов | об/мин | 5000 |
24 | Водить машину мощность двигателя электроинструментов | кВт | 5,5/7,5 |
25 | мм х мм/ед. | Φ20×0,2 | |
26 | Макс. Мощность электроинструментов | мм х мм | М16×2 |
27 | Макс. Фрезерная способность электроинструментов | мм х мм х мм /мин | 25×14×40 (Диаметр×глубина×резка Скорость) |
ЗАДНЯЯ БАБКА | |||
28 | Гидравлический Максимальный ход задней бабки | мм | 900 |
29 | Гидравлический диаметр втулки задней бабки | мм | 100 |
30 | Гидравлический ход втулки задней бабки | мм | 139 |
31 | Гидравлический упор втулки задней бабки | N | 900~2700 |
32 | Конус | МТ. № 5 | |
МАШИНА СОСТАВ | |||
33 | X/Z тип направляющей | Горка направляющие | |
34 | X/Z тип винта | Мяч винт | |
СМАЗКА СИСТЕМА | |||
35 | Смазка Масло | Т68# направляющее масло | |
36 | L | 1.8 | |
37 | Смазка мощность двигателя | W | 4 |
ОХЛАЖДЕНИЕ СИСТЕМА | |||
38 | охлаждающая жидкость коробка | L | 500 |
39 | охлаждающая жидкость насос, мощность двигателя | W | 370 |
40 | Турель Охлаждающая трубка | Встроенный тип | |
ГИДРАВЛИЧЕСКИЙ СИСТЕМА ( гидравлическая станция оснащена устройством отвода тепла, которое может обеспечить непрерывная работа машины в течение 24 часов) | |||
41 | Масло емкость бака | L | 30 |
42 | Гидравлический Мощность двигателя насоса | кВт | 2.2 |
43 | Макс. Давление | Бар | 40 |
ЭЛЕКТРИЧЕСКИЙ СИСТЕМА | |||
44 | ЧПУ Контроллер | FANUC 0и-ТФ(1) | |
45 | Напряжение | 3фаза 380 В ± 10% 50 Гц | |
46 | Общий мощность станка | КВА | Макс. 35 |
РАЗМЕРЫ И ВЕС МАШИНЫ | |||
47 | Машина Измерение | мм | 5010*2020*2110 |
48 | Машина Масса | Кг | 8300 |
