ДТ-40Н
REFINE
8458110090

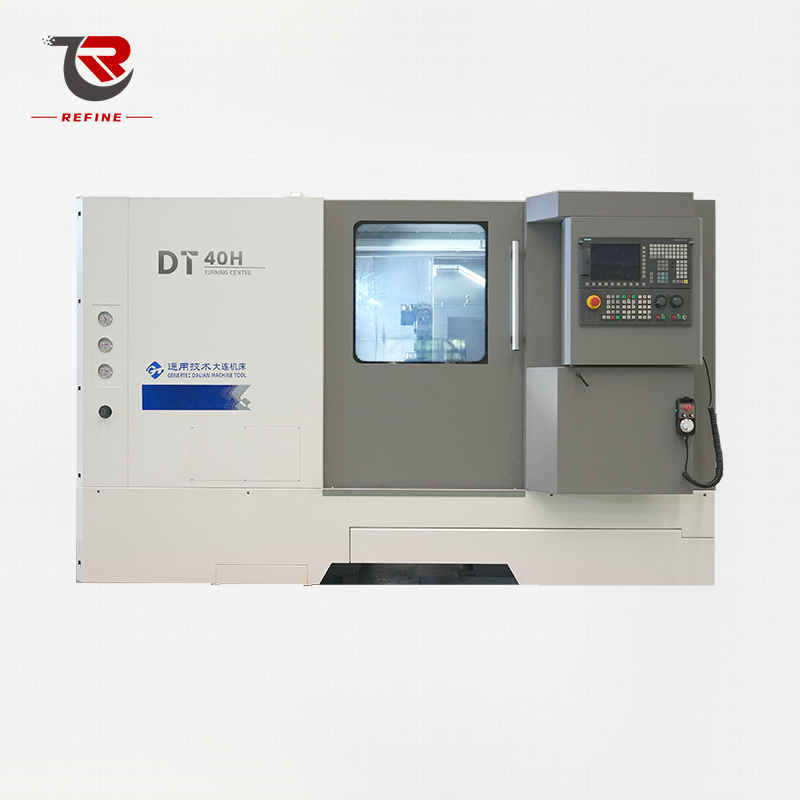

ВВЕДЕНИЕ МАШИНЫ
Станок ДТ-40Н представляет собой двухкоординатный, двухосный, токарный станок с полузамкнутым управлением, выпускаемый нашей компанией.Станина основной машины изготовлена из цельного литья, а направляющая станины расположена под углом 40° и имеет высокую жесткость.
Высокая эффективность, низкий уровень шума: главная система привода станка приводится в действие серводвигателем переменного тока, а шпиндель напрямую приводится в движение параллельным клиновым ремнем с высокой эффективностью.Проблемы с шумом, вызванные цепью коробки передач, исключены.
Новая защитная крышка
Старая защитная крышка
СПЕЦИФИКАЦИЯ
НЕТ. | ИНДЕКС | UNIT | ДТ40Х |
ОБРАБОТОЧНЫЙ ДИАПАЗОН | |||
1 | Макс Диаметр настройки | мм | Φ580 |
2 | Макс диаметр резания (вал/диск) | мм | φ350 |
3 | Макс. длина резки | мм | 555/1055 |
ШПИНДЕЛЬ | |||
4 | Шпиндель форма | ИСОА2-6 | |
5 | Чак размер | 8 дюймов Твердый тип | |
6 | Шпиндель диапазон скоростей | об/мин | 35-4000 |
7 | Шпиндель диаметр переднего подшипника | мм | Φ110 |
8 | Шпиндель диаметр сквозного отверстия | мм | Φ70 |
9 | Через диаметр стержня (Усыновить полый патрон, полый цилиндр) | мм | Φ51 |
10 | Шпиндель мощность серводвигателя | кВт | 15.11. |
11 | Шпиндель Крутящий момент | Нм | 105/140 |
12 | СИМЕНС 828D | ||
КОРМЛЕНИЕ ВОДИТЬ МАШИНУ | |||
13 | Быстрый Скорость путешествия | м/мин | |
14 | Резка скорость подачи | мм/мин | X ось 0-9000/ ось Z 0-12000 |
15 | X/Z максимальное перемещение оси | мм | X ось 215 Ось Z 555/1055 |
МАШИНА ТОЧНОСТЬ | |||
16 | Расположение точность | мм | Х:0,005 Z:0,008 |
17 | Повторить точность определения местоположения | мм | Х:0,003 Z:0,005 |
18 | Обеспечить регресс Разница | мм | 0.007 |
19 | Обработка округлость | мм | 0.004 |
20 | Обработка цилиндричность | мм | 0.012 |
21 | Обработка плоскостность | мм | 0.0135 |
БАШЕНКА | |||
22 | Турель станция № | 12 станции | |
23 | способ изменения инструмента | Согласно по кратчайшему пути, произвольная смена инструмента, гидромоторный привод | |
24 | Time инструмента изменения (ближайший/самый дальний) | s | 0,31/0,78 |
25 | Цилиндрический размеры хвостовика | мм | 25*25 |
26 | Внутренний отверстие Размер хвостовика инструмента | мм | Макс. 40 |
27 | Власть мощность двигателя привода инструмента | кВт | Согласно в СИСТЕМУ |
28 | Власть крутящий момент двигателя инструмента | Нм | Согласно в СИСТЕМУ |
29 | Макс скорость электроинструмента | об/мин | 5000 |
30 | Власть максимальная способность сверления инструмента | мм/ед. | φ22*0,2 |
31 | Власть максимальная возможность нарезания резьбы инструмента | мм×мм | М16*2; М30*1,5 |
32 | Власть максимальная возможность фрезерования инструмента | мм/мин | 22×10×40 (Диаметр*глубина*скорость резания) |
ЗАДНЯЯ БАБКА | |||
33 | Гидравлический Максимальный ход задней бабки | мм | 500/960 |
34 | Гидравлический диаметр втулки задней бабки | мм | 85 |
35 | Гидравлический ход втулки задней бабки | мм | 140 |
36 | Гидравлический упор втулки задней бабки | N | 940~2700 |
37 | Конус | МТ № 5 | |
МАШИНА СОСТАВ | |||
38 | X/Z тип направляющей | сферический Гид X/Y-SRG35 | |
39 | X/Z центральный размах направляющей оси | мм | 250/370 |
40 | X/Z тип винта | Мяч винт | Ось Xφ32X10 Ось Yφ40X10 |
СМАЗКА СИСТЕМА | |||
41 | Смазка Масло | L-G32# направляющее масло | |
42 | L | 2 | |
43 | Смазка мощность двигателя | W | 3 |
ОХЛАЖДЕНИЕ СИСТЕМА | |||
44 | охлаждающая жидкость коробка | L | 500 |
45 | охлаждающая жидкость насос, мощность двигателя | W | 550 |
46 | Турель Охлаждающая трубка | Встроенный тип | |
ГИДРАВЛИЧЕСКИЙ СИСТЕМА | |||
47 | Масло емкость бака | L | 45 |
48 | Гидравлический Мощность двигателя насоса | кВт | 1.5 |
49 | Макс. Давление | Бар | 50 |
ЭЛЕКТРИЧЕСКИЙ СИСТЕМА | |||
50 | ЧПУ Контроллер | СИМЕНС 828D/ФАНУК | |
51 | Напряжение | 3PH 380 В ± 10% 50 Гц | |
52 | Общий мощность станка | КВА | Макс. 35 |
ИЗМЕРЕНИЕ & МАССА | |||
53 | Машина Размер | мм | 3422×1900×2010 |
54 | Машина масса | кг | 6300 |
55 | Упаковка измерение | мм | 4775×2290×2460 |
56 | Упаковка масса | кг | 7300 |
