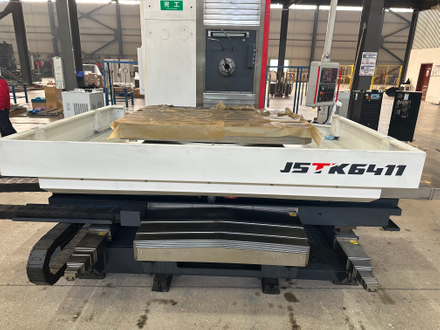

ТК6411С
REFINE
8459310000

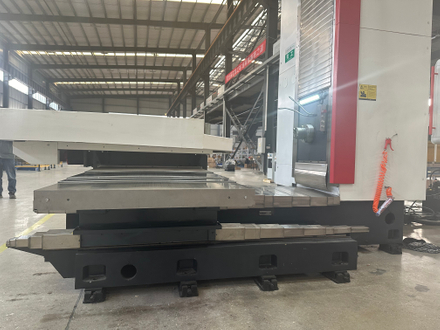

1) Направление X и Z с использованием профессиональных производителей для производства защитного чехла из нержавеющей стали для защиты направляющей, координата Y типа брони из нержавеющей стали для защиты направляющей, не только для защиты направляющей, но и улучшения внешнего вида.
2) Электрический шкаф управления оснащен герметичной пылезащитой и кондиционером для осушения, чтобы обеспечить долгосрочную стабильность электрического шкафа.

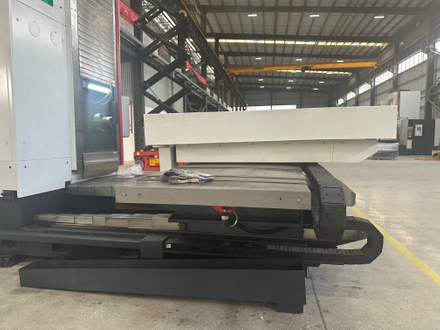

3) Емкость для охлаждающей жидкости расположена сбоку от станины станка, а устройство удаления стружки встроено для внешнего охлаждения инструмента и заготовки.Чтобы предотвратить разбрызгивание смазочно-охлаждающей жидкости, вокруг стола установлено устройство восстановления охлаждающей жидкости.
ЭЛЕМЕНТ | UNIT | ТК6411 | |
Рабочий стол Размер | мм | 1350*1000 | |
Макс. Загрузка рабочего стола | кг | 5000 | |
Стол Размер Т-образного паза (число ~ ширина × расстояние) | 7~22x125 мм | ||
поперечный ход стола-X | мм | 1600 | |
Шпиндель Коробка вертикальная Travel-Y | мм | 1200 | |
Продольный ход стола-Z | мм | 1200 | |
Шпиндель Путешествие-W | мм | 550 | |
Расстояние от центральной линии шпинделя до стола | мм | 0~1200 | |
Мин. расстояние от торца расточного вала до центра стола | мм | 50 | |
Шпиндель Диаметр отверстия. | мм | φ130 | |
Макс. Вес инструмента | кг | 25 | |
Шпиндель Крутящий момент | Нм | 1200/1500 Нм (30 мин) | |
Скучный конус внутреннего отверстия вала | МАС 403(45°) БТ50 | ||
Скучный Скорость вала | об/мин | 12~1500 об/мин | |
Скучный разделительная линия высокой и низкой скорости вала | об/мин | 375 | |
Скучный серия регулирования скорости вала | Бесступенчатый | ||
Быстрый Движущийся | Х、Y、Z | м/мин | 10 |
W | м/мин | 5 | |
Кормить Скорость-- X、Y、Z、W | мм/мин | 5~2000 | |
Позиционный Точность | Х、Y、Z | мм | 0.030 |
W | мм | 0.025 | |
повторно Точность позиционирования — X、Y、Z、W | мм | 0.020 | |
Мяч Размер винта (X/Y/Z) | мм | Ф63×10 | |
Мяч Размер винта (Ш) | мм | Ф50×10 | |
Общий электрическая мощность | КВА | 50 | |
Машина Размер | мм | 7100*6600*3600 | |
ЧПУ Контроллер | Фанук 0И-МФ плюс | ||
Машина Масса | Кг | О 18000 |
