СК5280
REFNE
8458911090
Функции
Эта серия станков подходит для механической обработки в различных отраслях промышленности, может использоваться для внутренней и внешней цилиндрической поверхности, конической поверхности, торцевой поверхности, канавок и другой грубой и тонкой обработки.
Главный привод станка приводится в движение двигателем переменного тока.Механизм изменения скорости шпинделя Ac 16 или 4;.Достичь скоростного диапазона стола.
Шпиндель стола оснащен высокоточным регулируемым двухрядным цилиндрическим роликоподшипником с радиальным зазором.Гидростатическая направляющая постоянного тока расположена в осевом направлении, что обеспечивает высокую точность вращения и несущую способность стола.
Большие, малые характеристики термической деформации.
В соответствии с потребностями клиента машина может использовать устройство охлаждения с постоянной температурой.Может быть оснащен независимой системой гидравлической станции: позволяет максимизировать точность обработки станка и стабильность различных технических показателей.

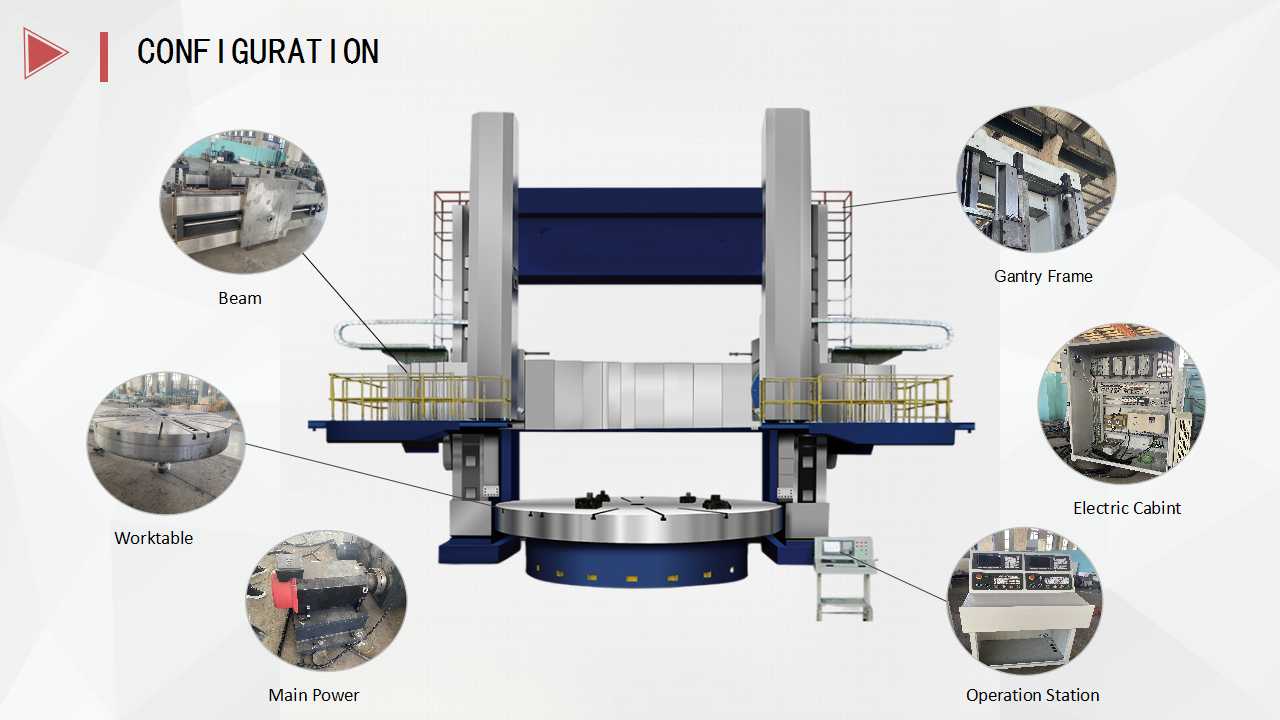

Колонна, балка, вертикальный плунжер и другие направляющие поверхности с использованием тонкого шлифования.Высокая точность, идеальная.
В соответствии с требованиями пользователя можно добавить цифровой дисплей, электрическую шлифовальную головку и аксессуары для автомобильных конусов.
Поверхность направляющей балки с использованием высокочастотной закалки, твердость закалки HRC48-55 градусов.
Параметры продукта
Спецификация | Единица | CK5240Q | СК5240 | CK5250Q | СК5250 | СК5263 | CK5280Q | |
Максимальный диаметр заготовки | мм | 4000 | 4000 | 5000 | 5000 | 6300 | 8000 | |
Диаметр стола | мм | 2830/3150 | 3200/3600 | 4500 | 4500 | 5700 | 7200 | |
Максимальная высота заготовки | мм | 1600/2000/ 2500 | 1600/2000/ 2500 | 2000/2500/ 3150 | 2000/3150 | 3150 | 2500/3150/ 4000 | |
Максимальный вес заготовки | t | 15/20 | 32 | 40 | 65 | 80 | 100 | |
Максимальный крутящий момент стола | КН.м | 63 | 80 | 80 | 100 | 250 | 400 | |
Поворот таблицы Диапазон скоростей (16 шагов) | 4-ступенчатая или 2-ступенчатая бесступенчатая. | об/мин | 0,5-60 | 1-50 | 1-45 | 0,42-42 | 0,42-32 | 0,16-16 |
16 класс | 2-63 | 2-63 | 0,42-45 | |||||
Максимальная сила резания вертикального держателя | КН | 35 | 40 | 40 | 50 | 70 | 100 | |
Ограничение вертикального перемещения держателя инструмента | степень | ±30° | ±30° | ±30° | ±30° | ±30° | ±30° | |
Диапазон подачи подручника | мм/мин | 0,1-500 | 0,1-500 | 0,1-500 | 0,1-500 | 0,1-500 | 0,1-500 | |
Уровень подачи подручника (без классификации) | оценка | бесступенчатый | бесступенчатый | бесступенчатый | бесступенчатый | бесступенчатый | бесступенчатый | |
Горизонтальное перемещение головки рельса | мм | 2150 | 2150 | 2765 | 2765 | 3400 | 4400 | |
Перемещение плунжера головки рельса | мм | 1000/1250 | 1000/1250 | 1250/1600 | 1250/1600 | 1600/2000 | 1250/2000/ 2250 | |
Перекладина путешествия | мм | 1250 | 1250 | 2000 | 2000 | 2150 | 2800 | |
Высокая скорость перемещения головок инструмента | мм/мин | 3500 | 3500 | 3500 | 3500 | 3500 | 4000 | |
Размер сечения ножевого стержня (WD) | мм/мин | 40×50 | 40×50 | 50×50 | 50×50 | 50×50 | 60х60 |
